KY520系列三相電力智能儀表

一、概述

KY520系列三相電力智能儀表可對電網中的三相電流、三相電壓進行測量，采用LED方式顯示，具有4~20mA或0~5V模擬信號輸出，RS-485數字接口等功能。該系列三相電流電壓表采用單片機+高速AD轉換器設計，互感器隔離輸入，比傳統的三相電流、電壓表顯示更精確，可靠性更高，抗干擾能力更強等，產品符合國際DLT721-2000、IEC6100-4。具有以下特點：

1、 量程自動轉換，具備0.000-9999之間自動切換。

2、 單片機設計，隔離式輸入，穩定性更高，抗干擾能力更強。

3、 高精度采樣，真有效值測量，精度高達0.2級。

4、 具有模擬信號輸出，4~20mA或0~5V （選配）

5、 具有RS-485數字接口（選配）

二、技術指標

		指標
精度等級		顯示精度：0.5%   0.2級；變送精度：0.5級
顯示		3排四位LED
輸入	標稱輸入	電流：AC1A  AC5A  DC20mA， 電壓：AC100V  AC220V  AC380V  DC75mV
	過量程	持續：1.2倍，瞬時：電流10倍（5秒）、電壓2倍（10秒）
	頻率	50/60HZ±10%
電源	輔助強度	AC220V,  AC/DC85~265V
	功耗	＜2VA
隔離耐壓		電源與輸入、變送輸出、通訊接口為AC2KV；
		變送輸出與通訊接口間為AC1KV
快速脈沖群抗擾度		IEC61000-4-4，Level4
靜電抗擾度		IEC61000-4-2，Level3
絕緣電阻		＞50MΩ
平均無故障工作時間		大于50000h
工作條件		環境溫度：-10至55℃　相對溫度小于93%   海拔低于2500米
		無腐蝕氣體場所
儲存環境		-20~75℃
模擬量		DC4~20mA電流輸出時負載＜510Ω，DC0~5V電壓輸出時負載＞100KΩ
數字量		RS-485接口，MODBUS-RTU協議，波特率默認9600（可選4800）bps
外形尺寸		72×72×74            96×96×74
開孔尺寸		66.5×66.5             90×90

三、選型說明

KY520-□□□

增加功能：B-普通不增加其它功能     K-可編程報警輸出

M-模擬量4~20mA輸出    T-數字量RS-485接口

選擇類別：I-電流  U-電壓

標稱輸入：4-交流信號輸入  5-直流信號輸入

型號代碼：三相數顯可編程變送儀表

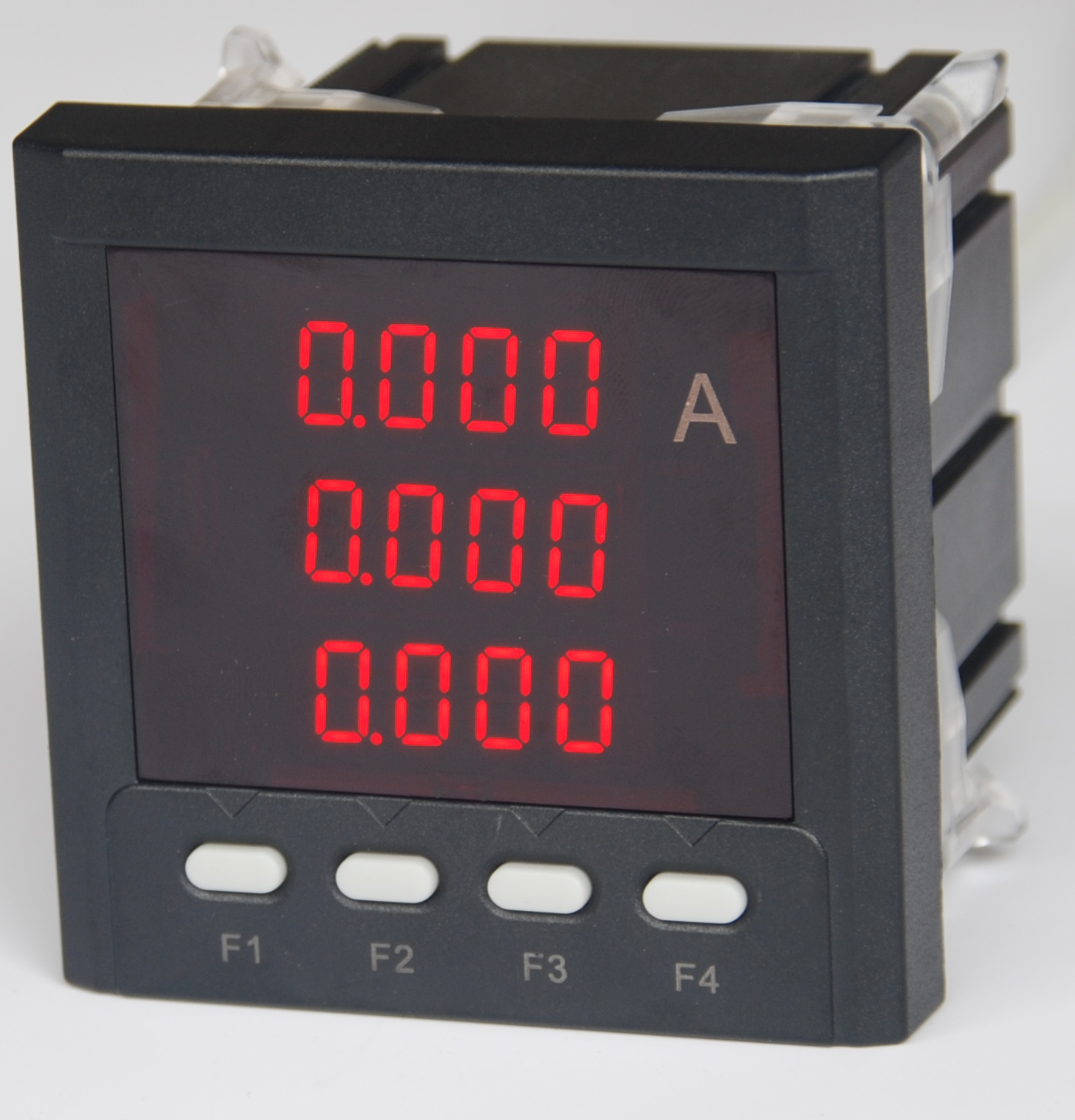

四、外觀尺寸及面板說明

1、單位符號區（A：電流，V：電壓）

2、高亮LED數據顯示區

3、顯示數據時作為小數點：設置菜單里作為光標使用（代表該位置字處于選中狀態）

4、按鍵區：

F1返回鍵：進入設置菜單后，按此鍵將返回初始界面

F2數據鍵：編輯數據時，每按鍵一次，數值增加1

F3移位鍵：編輯數據時，每按鍵一次，光標位向左移動一位

F4功能鍵：多功能鍵，空閑狀態按此鍵2-3秒即可進入設置菜單；數據編輯狀態時，按此鍵可選中或取消光標
